Lugar de origem: | Pequim, China |
---|---|
Marca: | GFUVE |
Certificação: | CE, ISO9001 |
Número do modelo: | LZCG530-10 |
Quantidade de ordem mínima: | 1PC |
Preço: | 100-150USD/PC |
Detalhes da embalagem: | Caixa padrão da exportação |
Tempo de entrega: | 3-7 dias |
Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Habilidade da fonte: | 50000PCS/MONTH |
cor: | vermelho e preto | nome: | transformador 0.2s atual |
---|---|---|---|
Material: | Magnético novo | Aplicação: | quadros de distribuição |
Carga: | 2.5-20VA | Relação: | 30-1000A/5A ou 1A |
Diâmetro: | 50mm | Tamanho: | φ45xφ120x65 |
Realçar: | transformador atual toroidal,transformador atual do gerador |
a elevada precisão da classe 0.2s moldou o transformador atual de resina de cola Epoxy para o medidor da energia
Teoria
Um transformador atual (CT) é um tipo de transformador que é usado para medir a corrente alternada (AC). Produz uma corrente no seu secundário que é proporcional à corrente no seu preliminar.
Os transformadores atuais, junto com transformadores da tensão ou do potencial, são transformadores de instrumento. Os transformadores de instrumento escalam os grandes valores da tensão ou da corrente aos valores pequenos, estandardizados que são fáceis de segurar para instrumentos e relés protetores. Os transformadores de instrumento isolam circuitos da medida ou de proteção da alta tensão do sistema preliminar. Um transformador atual fornece uma corrente secundária que seja exatamente proporcional ao fluxo atual no seu preliminar. O transformador atual apresenta uma carga insignificante ao circuito preliminar.
Aplicações
Os transformadores atuais são as unidades dedetecção do sistema de energia. Os transformadores atuais são usados em gerar estações, subestações elétricas, e na distribuição industrial e comercial da energia elétrica.
Corrente da medida para o medidor de poder
Corrente da medida para o medidor da energia
Corrente da medida para o dispositivo de proteção
Características
O material magnético novo é tomado para ser o núcleo do transformador atual, que tem a permeabilidade magnética alta, a baixa magnetização da saturação e a boa estabilidade. Consequentemente, a precisão de medição é mais alta e o fator da segurança do instrumento é mais baixo. Desde que o silicone de alta qualidade processado por tecnologia avançada é tomado para ser o núcleo dos enrolamentos da proteção, que asseguraram o fator do limite da precisão é mais alto.
O núcleo semicircular do anel e os enrolamentos secundários são vácuo derramado pela resina de alta qualidade no fogo - a embalagem plástica retardadora do epóxido, que tem a característica da umidade - prova, desempenho estável e dispensar com manutenção. Tamanho pequeno, peso leve, pegada pequena, fixada no cabo do switchgear da rede de anel. O cabo pode cruzar o transformador atual através de seus polos internos rapidamente e uniformemente.
A resina do molde Reto-através do transformador atual pode ser dividida diversos tipos de acordo com a vária relação atual, a precisão e as cargas avaliadas. Os parâmetros específicos são mostrados na correspondência às tabelas de cada parâmetro do modelo.
PARÂMETROS
Parâmetros técnicos | |
---|---|
Padrões | IEC60044-1; IEC 61869-2; ANSI C57.13; NTC 2205; GB1208-2006 |
Corrente preliminar avaliado | 30-1000A |
Carga avaliado | ≤20VA |
Frequência avaliado | 50Hz ou 60Hz |
Corrente secundária avaliado | 5A ou 1A |
Corrente térmica a curto prazo avaliado | 40kA, 1S |
Corrente térmica contínua avaliado | 120%I1n |
Tensão da poder-frequência do enrolamento secundário | 3kV, 1min |
Fator da segurança do instrumento | FS ≤10 |
Parâmetros mecânicos | |
Dimensões (W×D×H) (milímetros) | φ45xφ120x65 |
Peso (quilograma) | 2,1 |
Condições operacionais | |
Temperatura de funcionamento | -35°C a +55°C |
Temp médio diário | <> |
Altura | <3500 meters=""> |
Condições operacionais - continuadas | |
Circunstância | Nenhuma existência do gás severamente enlameado, erosivo e radioativo no ar. Permissão da operação a longo prazo sob a corrente avaliado. |
Tipo | LZCG530-10 | LZCG530-10 | LZCG530-10 | |||||||
---|---|---|---|---|---|---|---|---|---|---|
Finalidade | Transformador atual de medição | Transformador atual da proteção | Transformador atual do enrolamento dobro | |||||||
Corrente preliminar avaliado (ampère) | Classe da precisão e carga avaliado (VA) | Classe da precisão e carga avaliado (VA) | Classe composta da precisão e carga avaliado (VA) | |||||||
0.2S | 0,2 | 0,5 | 10P20 | 10P15 | 10P10 | 0.2S | 0,5 | 10P15 | 10P10 | |
30 | 2 | |||||||||
40 | 2,5 | |||||||||
50 | 3,75 | 2 | ||||||||
75 | 3,75 | 5 | 2 | 3,75 | ||||||
100 | 2,5 | 5 | 7,5 | 2,5 | 3,75 | |||||
150 | 5 | 7,5 | 10 | 2,5 | 3,75 | 6,25 | 2,5 | 3,75 | 2,5 | |
200 | 7,5 | 10 | 15 | 3,75 | 5 | 7,5 | 5 | 7,5 | 3,75 | |
300 | 10 | 15 | 20 | 5 | 7,5 | 10 | 7,5 | 10 | 2,5 | 5 |
400 | 15 | 20 | 25 | 6,25 | 7,5 | 15 | 10 | 12,5 | 3,75 | 5 |
500 | 20 | 25 | 25 | 6,25 | 7,5 | 15 | 15 | 15 | 3,75 | 5 |
600 | 20 | 30 | 30 | 7,5 | 10 | 20 | 15 | 20 | 3,75 | 7,5 |
Modelo | Corrente avaliado preliminar | Carga avaliado | Abertura (milímetros) | Descrição (milímetro) | Peso (quilogramas) | Material | Impermeável |
---|---|---|---|---|---|---|---|
LZCK-55 | 100-1500A | ≤10VA | φ55 | 180×138×52 | 2 | PC | IP65 |
LMCK185-10 | 300-3000A | ≤25VA | φ185 | 350×283×55 | 4,5 | PC | IP65 |
LZCK310-10 | 300-600A | ≤10VA | φ50 | φ50 x φ110 x 32 | 1 | Resina | caixa do silicone (opção) |
LZCK322-10 | 30-600A | ≤10VA | φ50 | φ50 x φ110 x 52 | 1,6 | Resina | caixa do silicone (opção) |
LZCK350-10 | 20-600A | ≤25VA | φ50 | φ50 x φ110 x 105 | 3,1 | Resina | caixa do silicone (opção) |
LZCG530-10 | 30-600A | ≤20VA | φ45 | φ45 x φ120 x 65 | 2,1 | Resina | caixa do silicone (opção) |

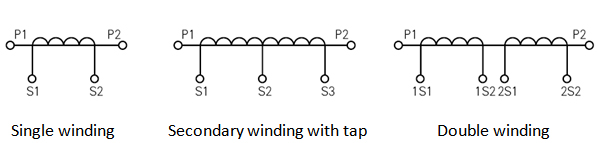

P1, P2 é o terminal preliminar da polaridade, S1, S2 é terminal secundário da polaridade.
P2, S2 é terminais homônimos (polaridade subtractive).
